Mindent a vágóélről

A vágóél a munkagép kanalak legnagyobb igénybevételnek kitett szerkezeti eleme, ezért hamarabb elhasználódhat mint a kanál többi része. De a vágóél kopása még nem jelenti a kanál élettartamának végét, mivel szükség esetén cserélhető. Továbbá a fővágóél kiegészíthető cserélhető kopóéllel, mely jelentősen megnöveli a fővágóél élettartamát.

Elkopott a kotró vagy rakodó kanálon a vágóél? Akár a teljes javítási munkát ránk bízza, akár csak vágóélre vagy egyéb kopóalkatrészre, esetleg egyedileg gyártott vágóélre van szüksége, munkatársaink mindig segítenek megtalálni a leggyorsabb és legköltséghatékonyabb megoldást annak érdekében, hogy a lehető leghamarabb folytatódhasson a munka.

Egyélű vágóél

EGYÉLŰ VÁGÓÉL

Kétélű vágóél

KÉTÉLŰ VÁGÓÉL

félnyíl profilú vágóél

FÉLNYÍL PROFILÚ VÁGÓÉL

fogazott vágóél

FOGAZOTT VÁGÓÉL

kopócsík

KOPÓCSÍK



Keressen minket bizalommal!

Mi a vágóél fő funkciója?

Extra védelem a kanál szerkezetének

A FAMO-nál mindig minőséget adunk, ezért a vágóél 500 HB keménységű hengerelt acélból vagy 450 HB keménységű kopásálló lemezből készül. A vágóél egyrészről fontos szerkezeti elem. Ez a rész találkozik először az ásni, vagy rakodni kívánt anyaggal, ezért a szerkezetre ható legnagyobb dinamikus és koptató igénybevételnek van kitéve. Mivel a legnagyobb erőhatás a vágóélet éri, ezért itt rendkívül erősnek, de ugyanakkor rugalmasnak kell lennie.

Fontos, hogy speciális, nagy kopásállóságú, ám mégis rugalmas anyagból készüljön, hiszen amennyiben túl rideg anyagot alkalmazunk, akkor egy nagyobb dinamikus erőhatás során egyszerűen ketté törhet.

Másrészről a vágóél a folyamatos igénybevétel miatt nagyfokú kopásnak van kitéve, ezért többnyire a kopóalkatrészek közé soroljuk. A folyamatos koptató igénybevétel hatására a vágóél elvékonyodhat, emiatt az egész kanál szerkezete gyengül,és a szerkezet nagyfokú gyengülése miatt könnyen eldeformálódhat a kanáltest. Ilyenkor vágóélcserére van szükség. Az időben elvégzett vágóélcsere megsokszorozhatja a kanál élettartamát, és lerövidíti a vágóélcsere munkaidejét, hiszen nem kell a kanál teljes szerkezetét visszaállítani! A vágóél fontos szerepe az is, hogy megóvja a kanál többi részét a kopástól. Használt kanalaknál fontos szempont a vágóél meglévő vastagsága, és amennyiben nagyon elkopott, a cseréjével visszaállítható a kanál korábbi szerkezeti szilárdsága.

Félnyíl profilú vágóéllel szerelt kanál

Könnyen cserélhető kopóalkatrész

Ha a vágóél kopása jelentős, nem képes ugyanazt a munkát elvégezni, mint eredeti állapotában, ezért bizonyos időszakonként cserélni kell. Iszapoló és rakodó kanalak esetében megfontolandó a fővágóél kiegészítése cserélhető kopóéllel. Ennek segítségével a fővágóél kopása megelőzhető, és jelentősen lerövidíthetjük a cserével járó állásidőt, hiszen a felcsavarozott kopóélet kevés szereléssel megfordíthatjuk, vagy cserélhetjük.

Homlokrakodó vágóél? Vagy gréder vágóél? Válassza a célnak megfelelő típust



egyélű vágóél

Egyélű vágóél

Az egyélű vágóél profilok leggyakrabban a fővágóél szerepét töltik be, és hegesztéssel kapcsolódnak a kanálba. Az él vastagsága leggyakrabban 12-50 mm között mozog. Kerülhetnek rá furatok, amelyek köröm adapter, szegmens vagy kopóél felfogatását teszik lehetővé. Mélyásó és rakodó kanalaknál körömadaptereket is hegeszthetünk rájuk, amennyiben a munka megkívánja.



Egyélű vágóél rendelhető méretek

Egyélű vágóél méretek

A

H

B

D

C

Hossz

kg/m

80

12

5

-

20,2°

6300

7,1

110

12

3

R=3

23,9°

6000

9,7

110

16

7

R=3

24°

6000

13,1

150

16

7

5

22,6°

6000

18,0

150

20

5

5

26,5°

6000

21,5

150

20

5

5

23°

6000

21,7

200

20

6

8

23°

6000

29,5

200

25

11

8

22,6°

6000

37,4

245

25

8

10

22,6°

6000

44,9

250

25

6

10

22,6°

6000

45,6

250

30

11

10

23°

6000

55,3

270

32

10

10

23°

6100

63,1

270

35

13

10

23°

6100

69,1

300

30

8

10

23°

6100

66,1

300

35

13

10

23°

6100

77,7

300

40

18

10

23°

6100

89,4

300

50

28

10

23°

6100

112,9

400

40

15

12

24°

6100

119,5

400

45

20

12

24°

6100

135,2

400

50

25

12

24°

6100

150,9



Kétélű vágóél

A kétélű vágóél többnyire rakodógépek, rézsű kanalak, dózerek vagy gréderek, más néven földgyaluk szerelékeinek csavarozható kopóalkatrésze. Ha a dolgozó él elkopik, egyszerűen megfordítható a vágóél, mivel a furatok középen vannak elhelyezve. Furatok nélkül is rendelhető speciális felhasználásra.

kétélű vágóél



Kétélű vágóél rendelhető méretek

Egyélű vágóél rendelhető méretek

A

H

B

C

Hossz

kg/m

120

15

5

25°

6500

12,2

152,4

15,9

5

25°

6500

17,4

152,4

19,1

8,1

25°

6500

21,0

203,2

15,9

5

25°

6500

23,7

203,2

25,4

14,4

25°

6500

38,5

254

19,1

7,1

25°

6500

36,0

254

25,4

13,4

25°

6500

48,5

254

30

18

25°

6500

57,7

254

32

20

25°

6500

61,4

254

35

23

25°

6500

67,4

254

41

29

25°

6500

79,3

280

25

7

25°

6500

48,9

304,8

25,4

9,5

22,5°

6500

56,0

304,8

28,5

12,6

22,5°

6500

63,6

304,8

32

16,1

22,5°

6500

71,8

330

25

11

22,5°

6500

61,0

330

28,5

14,5

22,5°

6500

70,1

330

30

16

22,5°

6500

74,0

330

32

18

22,5°

6500

79,2

330

35

21

22,5°

6500

87,0

330

38

24

22,5°

6500

94,7

330

41

27

22,5°

6500

102,5

330

50

36

22,5°

6500

126,1

360

30

8

22,5°

6500

75,6

360

35

13

22,5°

6500

89,9

360

40

18

22,5°

6500

103,9

406

25

9

22,5°

6500

74,8

406

28,5

12,5

22,5°

6500

86,0

406

32

16

22,5°

6500

97,1

406

35

19

22,5°

6500

106,7

406

38

22

22,5°

6500

116,0

406

41

25

22,5°

6500

125,8

406

45

29

22,5°

6500

138,6

406

50

34

22,5°

6500

154,5

406

60

44

22,5°

6100

186,2



félnyíl profilú vágóél

Félnyíl profilú vágóél

A félnyíl profilú vágóél csavarozható és hegeszthető kivitelben is elérhető. Rendszerint rakodókanalak gyors és egyszerű felújítására használják: az elkopott vágóél alá hegesztett félnyíl profil javítja a szerkezeti merevséget, és nem csökkenti a kanál behatolóképességét. Csavarozható kivitelben pedig kiváló élszegmensek gyárthatók belőle a körmök közé.



Félnyíl profilú vágóél rendelhető méretek

Félnyíl profilú vágóél

A

H

C

B

D

Hossz

kg/m

101

11

21

3

46

6100

9,8

151

16

32

6

68

6100

21,3

203

19

32

5

127

6100

31,0

203

19

32

5

127

7400

31,0

254

29

58

10

130

7400

66,2

254

40

69

21

130

7400

88,5

Fogazott vágóél

A fogazott vágóél egy- vagy kétélű kivitelben, egyedi igények szerint rendelhető. A fogak sűrűsége standard méretek alapján készül, de egyedi paraméterek alapján is kivitelezhető. A speciális kialakítás kemény, nehezen áttörhető anyagokra van tervezve, mint a kő- vagy kavics, hogy a kemény igénybevétel mellett is tartós legyen.

fogazott vágóél



Kopócsík

A kopócsíkot általában kanalak hátuljára, hókotrókra, tolólapokra szerelik fel, hegesztett vagy csavarozható kivitelben.

Kopócsík a kanál hátulján



Kopócsík rendelhető méretek

kopócsík

A

H

Hossz

kg/m

60

8

6000

3,8

60

10

6000

4,7

80

10

6000

6,3

80

15

6000

9,4

100

10

6000

7,8

100

12

6000

9,3

100

15

6000

11,7

120

12

6000

11,2

120

15

6000

14,1

120

20

6000

18,7

130

15

6000

15,2

150

15

6000

17,6

150

20

6000

23,4

160

15

6000

18,7

180

20

6000

28,1

200

15

6000

23,4

200

20

6000

31,2

Speciális és egyedi vágóél anyagok, vastagságok és formák elérhetők műhelyünkből rajz vagy minta alapján gyártva. Az évek során számtalan alkalommal szolgáltunk ki egyedi igényeket, legyen szó speciális élkiképzésről, egyedi rajzú élprofilról, vagy a megszokottnál vastagabb alapanyagról.

Szakaszolt vágóéleket többféle kivitelben készítünk, a kanál középső részére, kanálfogak közé illetve a kanál sarkára vagy az oldalára is, ha különösen kemény igénybevételre készül a kotró szerelék.

Minőségi, testreszabott vágóéle már pár munkanapon belül a műhelyében lehet

Raktárunkban több tíz tonna egyélű vágóél, kétélű vágóél, félnyíl profil, gréder vágóél és rakodógép kopóél érhető el azonnali szállítással. Az egyedi méretű vagy kivitelű vágóélek gyártását, darabolását CNC láng- és plazmavágógéppel végezzük rajz, vagy mintadarab alapján. Egyéb megmunkálás is kérhető, speciális furatok, menetek és élek kialakítását is elvégezzük. Hívjon minket bizalommal, egyedi igények és méretek alapján is gyorsan, rövid idő alatt legyártjuk és kiszállítjuk a megfelelő vágóélet.

Vágóéleinket speciálisan edzett 500 HB keménységű acélból, vagy 450 HB kopásálló lemezből gyártjuk, melyek extrém igénybevételre lettek tervezve. Egy- és kétélű kopóélek széles választékát tartjuk készleten.

Ha nagy a sietség, rendeljen készletről!

Az egyedi kivitelek gyártása mellett komoly vágóél készlettel is rendelkezünk. Raktárról azonnali gyorsasággal is ki tudjuk szolgálni egy- és kétélű vágóélekből 12 mm – 50 mm vastagságig. Volvo homlokrakodókhoz vágóél készleteket tartunk raktáron. Számos gréderhez szintén raktárról kínálunk haskéseket. Az első osztályú BYG vágóélek hivatalos forgalmazójaként biztosan megtalálja nálunk a megfelelő vágóélet Caterpillar dózeréhez, talajtömörítőjéhez, gréderéhez, szkréperéhez vagy rakodógépéhez. Hasonló gyorsasággal tudjuk kiszolgálni, ha Komatsu bulldózerhez, rakodógéphez van szüksége vágóélre. Válogasson kedvére az általunk forgalmazott vágóélek közül katalógusokból az oldal alján.

Amennyiben adapterre és kanálkörömre is szüksége van, érdeklődjön értékesítőinknél! Szívesen segítenek a munkagépének és az elvégzendő munkának leginkább megfelelő vágóél, és vele kompatibilis körömrendszerek kiválasztásában!

Csavarozható kopóél egy Komatsun

Az alábbi képen egy példa látható csavarozható kopóélre

Kimagaslóan kopásálló acél ötvözet a hosszú élettartam kulcsa

A FAMO-nál csak a legjobb minőségű alapanyagokkal dolgozunk. Az 500 HB keménységű általunk alkalmazott kopásálló acélötvözetet nagy gondossággal választjuk ki, hogy ügyfeleink számára még a legextrémebb igénybevételek mellett is kimagasló élettartammal bírjon. A nemesített kopásálló acélok szilárdabbak, mint más acélok, ezért kisebb vastagságok mellett is bírják ugyanazt a terhelést, így csökkentve a berendezés súlyát. Ugyanakkor fontos, hogy az ötvözet rugalmas maradjon. Az optimális keménység és rugalmasság a precíz edzési eljárásnak köszönhető.

A Famo vágóélek kimagaslóan teljesítenek és olyan terepen is megállják a helyüket, amelyek más vágóéleknek gondot okoznak:

  • kemény agyag,
  • hó és jég,
  • összetömörödött talaj,
  • vulkanikus kőzet,
  • mezőgazdasági törmelék.

A vágóél teljesítménye nemcsak az anyagtól függ

A speciális acélötvözeten kívül más paraméterek is befolyásolják a vágóél teljesítményét, élettartamát. A vágóél szélessége rendszerint hozzájárul az élettartamhoz, mivel egy szélesebb vágóélen nagyobb a kopófelület-több a kopóanyag, így hosszabb ideig használható, mielőtt elkopik. Például egy 200 mm széles vágóélen kétszer annyi kopóanyag van, mint egy 150 mm-esen viszont nem kerül kétszer annyiba. Érdemes ezt figyelembe venni, mivel a gyakori csere a kiesett munkaórák miatt sem költséghatékony.

Így készül a személyre szabott vágóél

Kopásálló lemezeink az EU legjobb acélgyáraiban készülnek, és az extrém kopásállóságot ötvözik a nagyfokú rugalmassággal. A lemeztáblából vágjuk ki a megfelelő méretű vágóélet, melyet fúrunk, süllyesztünk vagy menettel látjuk el, és a megfelelő oldalon élezzük is. A furatok elkészítésekor nagyon fontos, hogy biztosan a megfelelő helyre kerüljenek és elkerüljünk minden lehetséges problémát a felhelyezéskor. Ebből adódóan kollégáink egyeztetik a furatok pozícióját, de hasznos információ lehet az is, ha a pontos géptípust ismerjük, amelyből már tudjuk a furatok elhelyezkedését.

Kopásálló lemezeink az EU legjobb gyáraiban készülnek és az extrém kopásállóságot ötvözik a nagyfokú rugalmassággal.

1. Ne becsülje alá a vágóél eredeti méretét!

Gyakran találkozunk azzal a problémával, hogy a kopott fővágóél méretéből kiindulva rendelnek ügyfeleink cserét, amivel jelentősen alábecsülik a vágóél eredeti méretét. Javításkor így kisebb keresztmetszetű vágóél kerül fel, melynek az élettartama rövidebb és nem is olyan szilárd, mint az eredeti. Ha nem biztos a szükséges vágóél méretében, forduljon kollégáinkhoz bizalommal!

2. Növelje a fővágóél élettartamát csavarozható kopóéllel

A nagy mértékű koptató igénybevételnek kitett szerelékeken gyakori megoldás a csavarozható kétélű kopóél alkalmazása, amelynek a cseréje sokkal egyszerűbb, mint a behegesztett fővágóélé. Használjon csavarozható kopóélt, hogy a fővágóél élettartamát többszörösére növelje!

Kapcsolódó dokumentumok

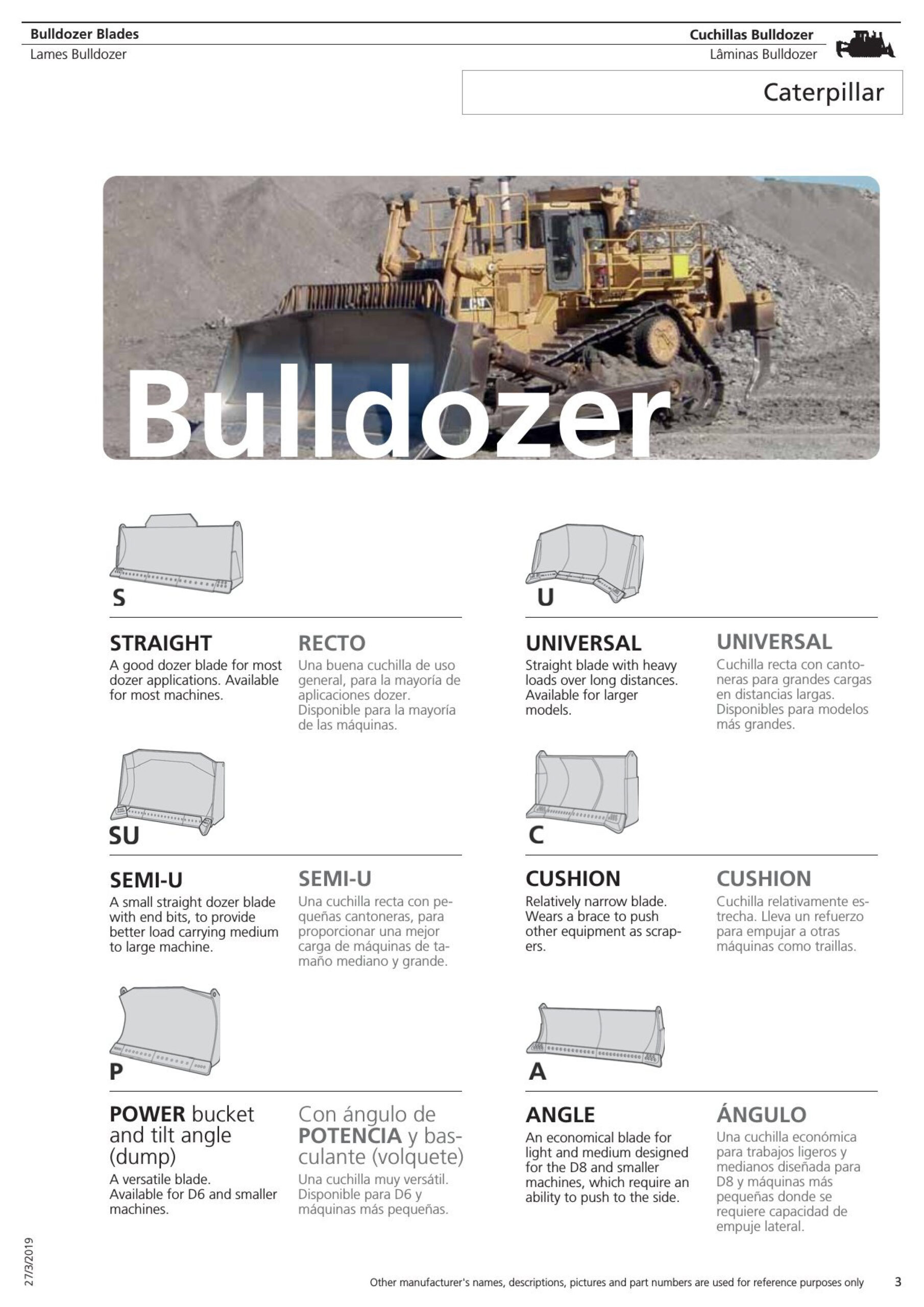

Caterpilar dózer vágóélek dokumentum
Caterpilar dózer vágóélek

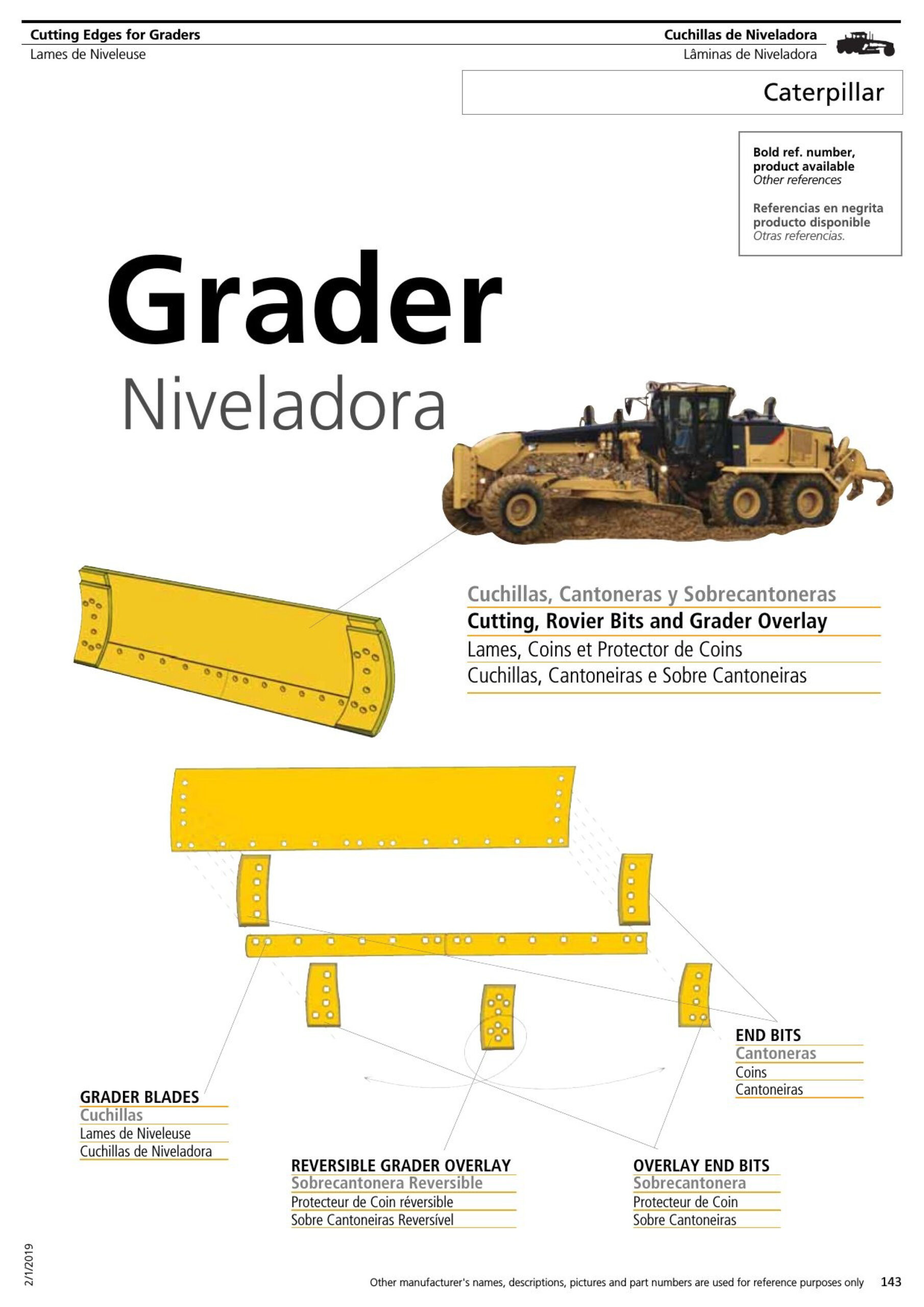

Caterpillar gréder vágóélek
Caterpillar gréder vágóélek

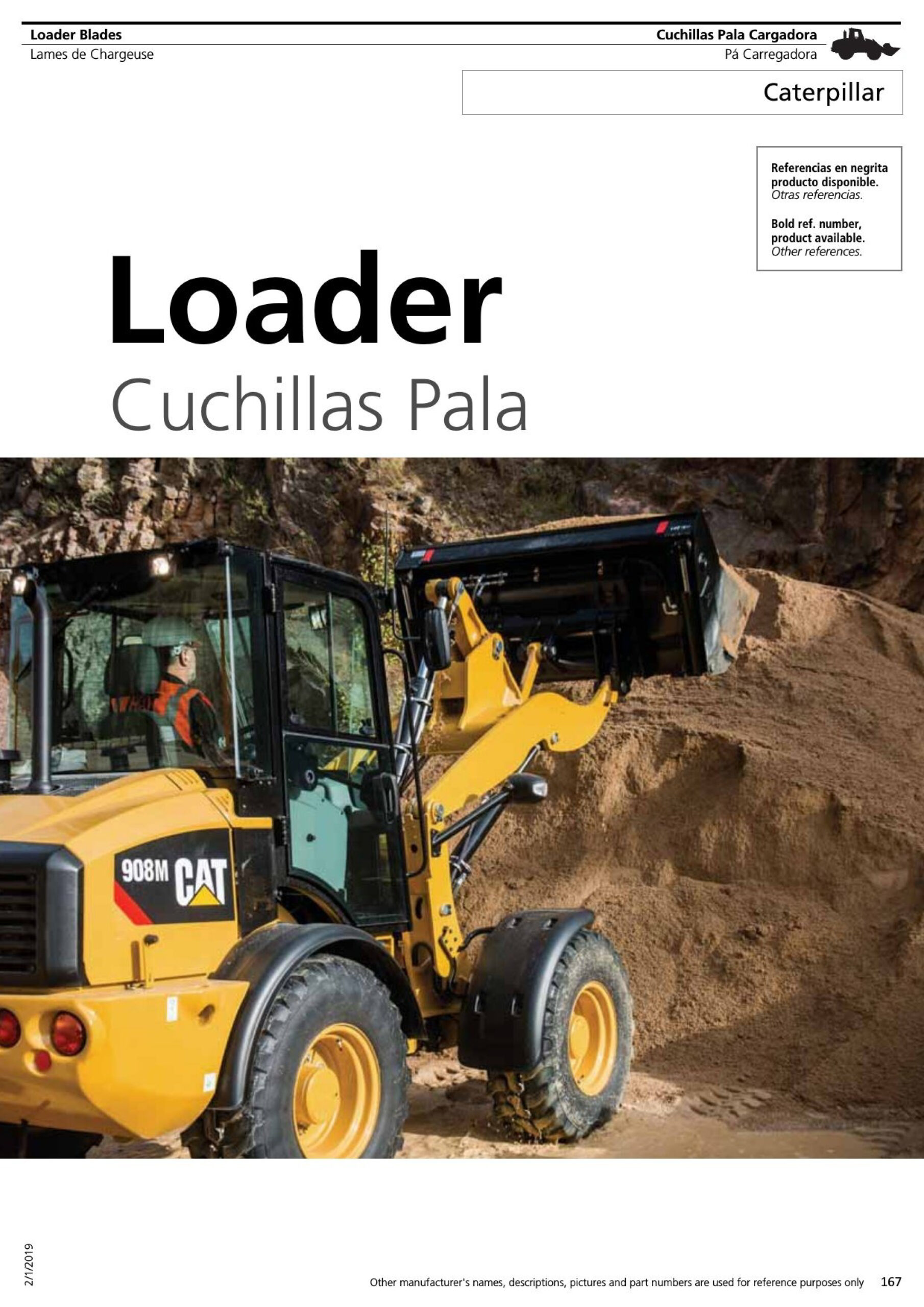

Caterpillar rakodógép vágóélek
Caterpillar rakodógép vágóélek

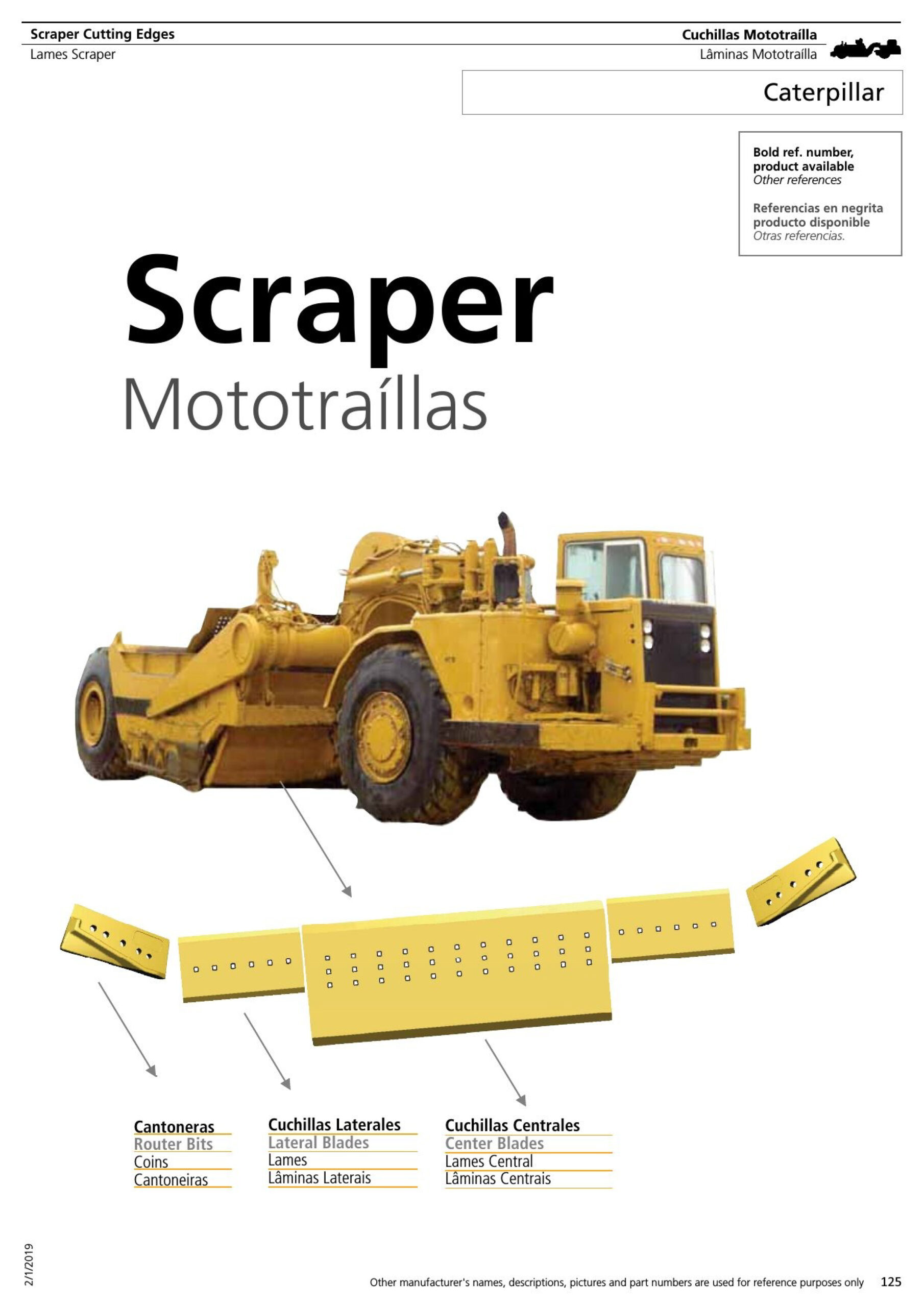

Caterpillar szkréper vágóélek
Caterpillar szkréper vágóélek

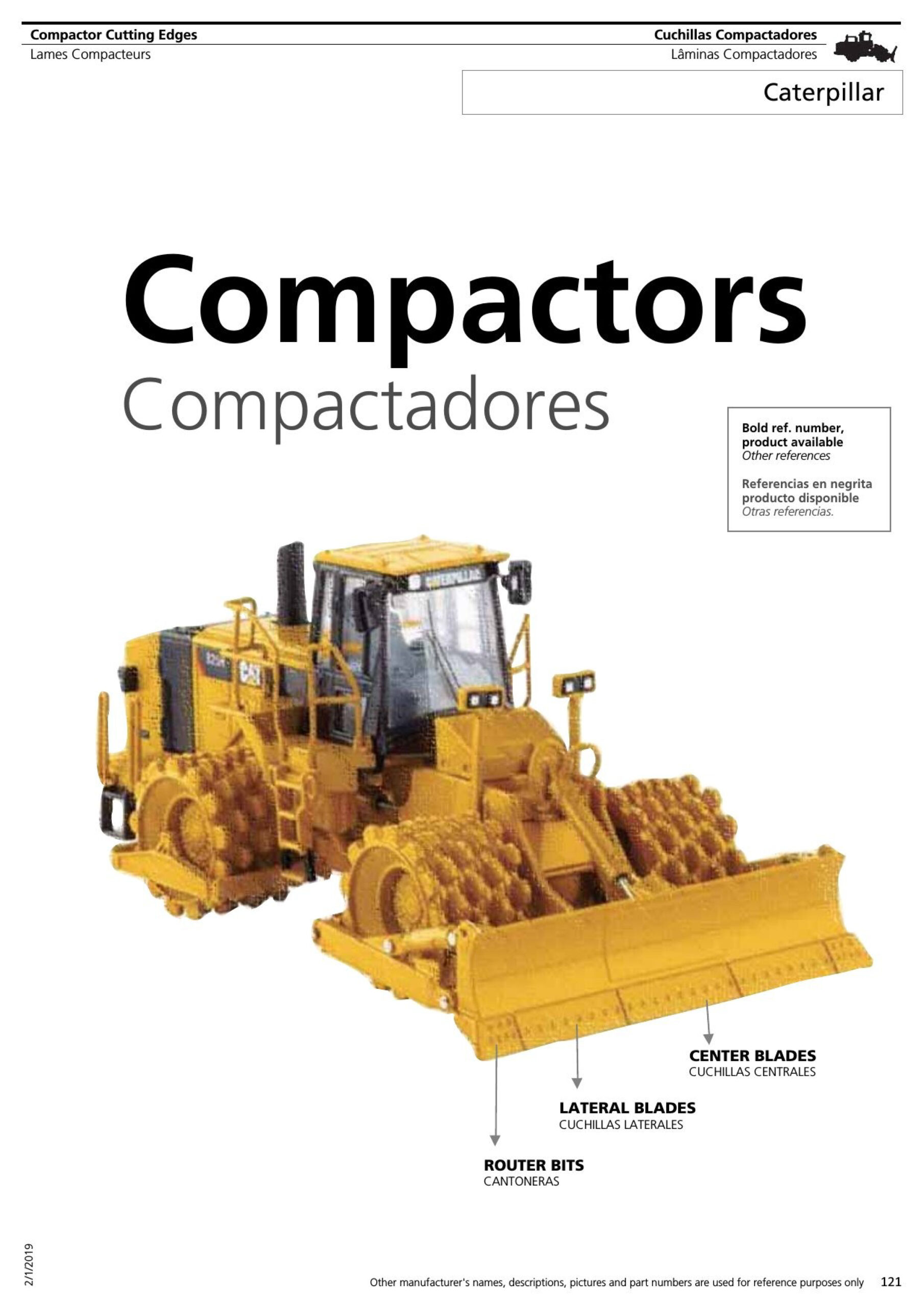

Caterpillar talajtömörítő vágóélek
Caterpillar talajtömörítő vágóélek

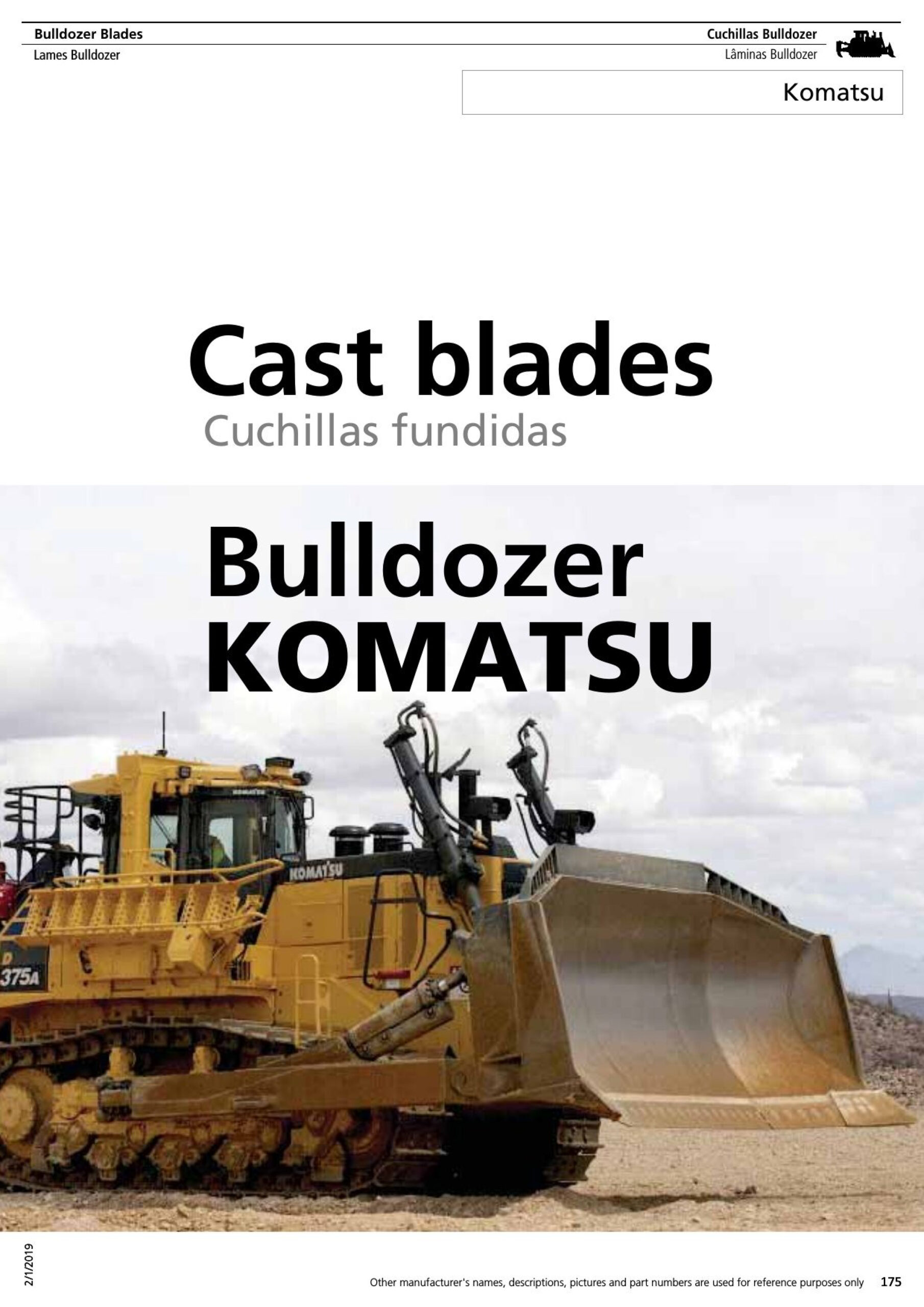

Komatsu bulldózer és rakodógép vágóélek
Komatsu bulldózer és rakodógép vágóélek

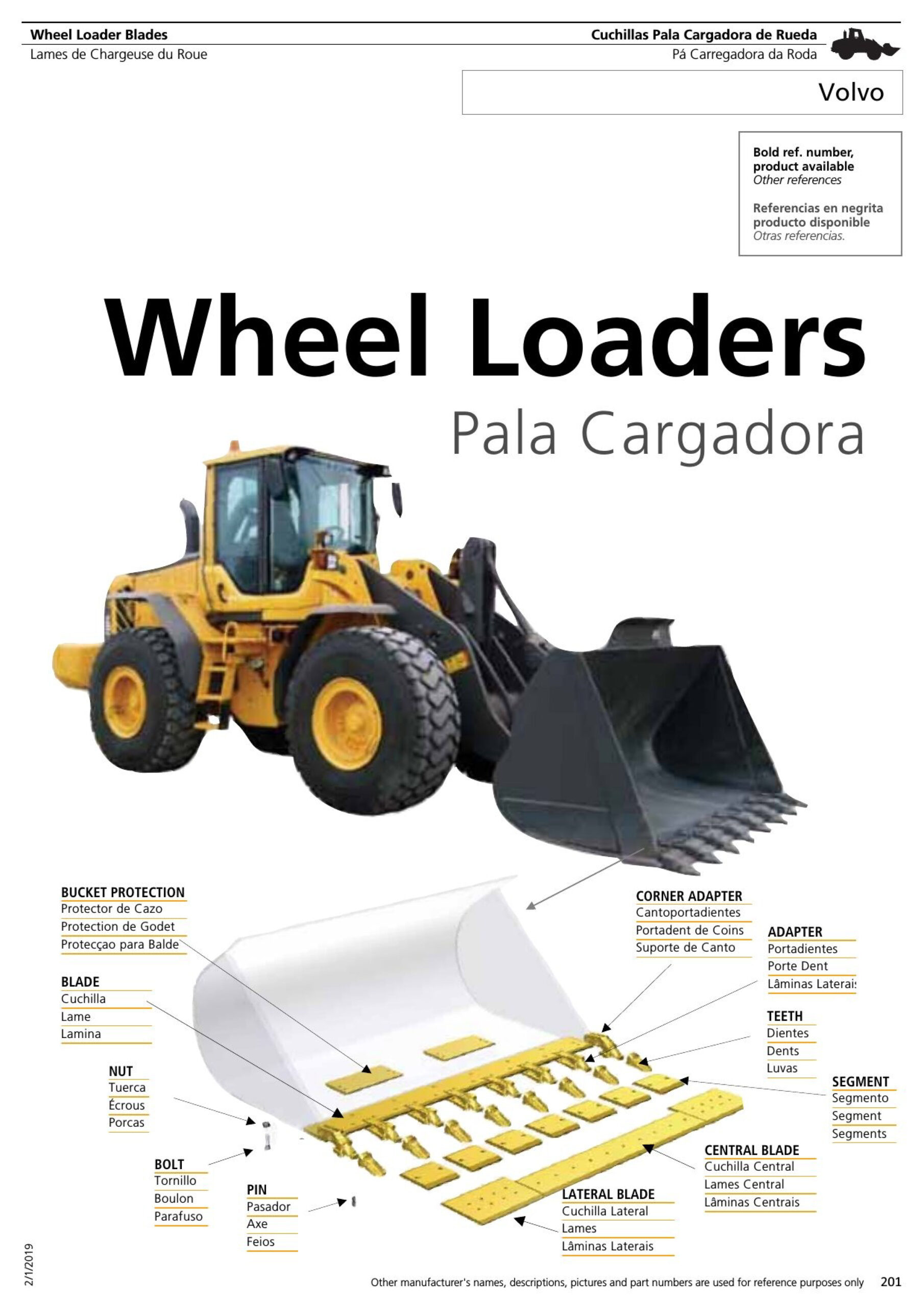

Volvo kerekes rakodó vágóél katalógus
